Networking

Dell 네트워킹

Connectrix SAN 스위치와 오픈 네트워킹 기반 PowerSwitch 이더넷 스위치로 스토리지 패브릭과 AI 클러스터 네트워크를 설계합니다.

홈 · 사업영역 · Dell Technologies · Networking

2.1.3.1

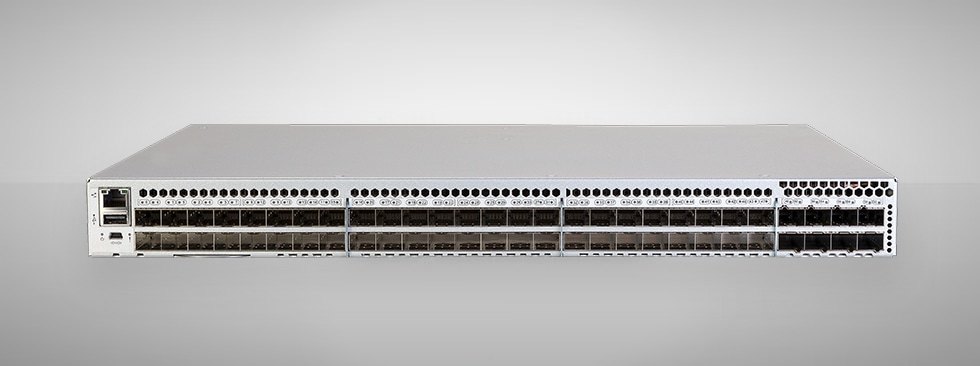

SAN Switch — Dell Connectrix

서버와 스토리지를 Fibre Channel로 연결하는 SAN 전용 네트워크 장비로, 대용량 트래픽을 처리하는 디렉터급부터 랙 단위 고정형 스위치, 원거리 SAN 연결용 익스텐션 스위치까지 스토리지 네트워크 패브릭 구성에 사용됩니다. Brocade Fabric OS 기반.

왜 Dell인가

Brocade Fabric OS 기반 디렉터급 최대 62Tbps 스위칭 — 대규모 SAN 코어 트래픽도 단일 장비로 처리
디렉터·고정형·익스텐션을 한 라인업에서 선택, 원거리 DR 연결까지 하나의 SAN 아키텍처로 설계

ED-DCX8-8B (Director)

14RU · 최대 384포트 · 128Gbps FC 최대 62Tbps

대규모 엔터프라이즈 SAN 코어

DS-8820B (고정형)

1RU · 24~56포트 · 128Gbps FC 최대 7.16Tbps

미드레인지 SAN 패브릭

MP-7850B (Extension)

1RU · FC 최대 24 + IP 18포트 64Gbps FC + 100GbE

SAN 익스텐션 · 원거리 DR

항목	ED-DCX8-8B	DS-8820B	MP-7850B
분류	Director	고정형 스위치	Extension 스위치
폼팩터	14RU	1RU	1RU
포트	최대 384 FC포트	기본 24 (최대 56) FC포트	FC 최대 24 + IP 18
포트 속도	128Gbps FC	128Gbps FC	64Gbps FC + 100GbE
스위칭 용량	최대 62Tbps	최대 7.16Tbps	최대 160Gbps
용도	대규모 SAN 코어	미드레인지 SAN	SAN 익스텐션 / DR

※ 내부자료 없어 Dell 공식 웹자료 기반, 단종 모델 제외 · 출처: Dell Connectrix SAN Switches and Directors 제품 페이지, dell.com

2.1.3.2

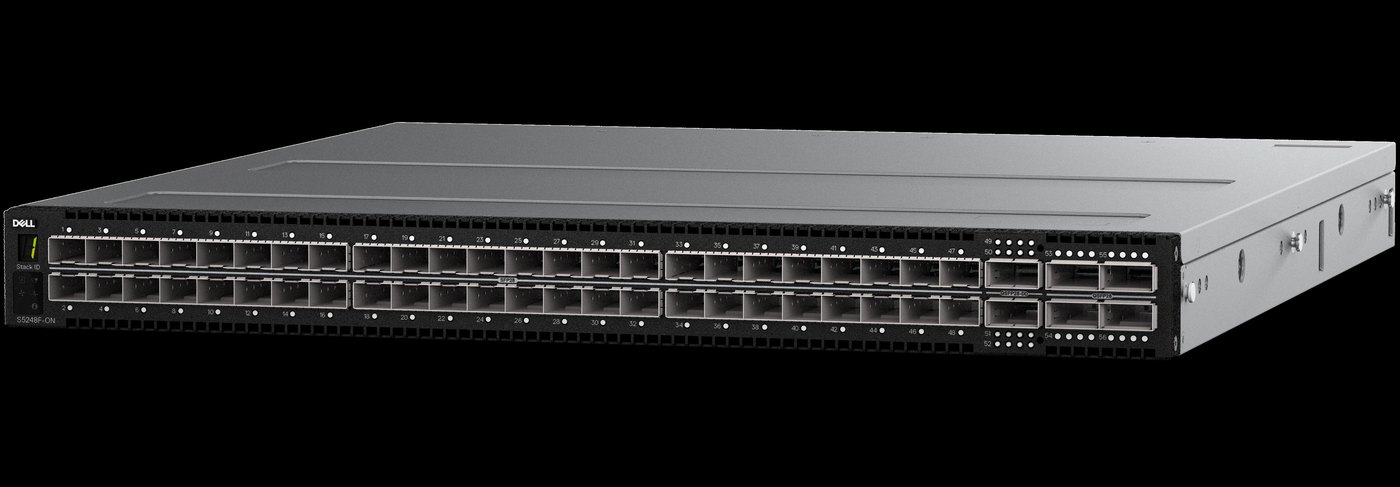

Ethernet Switch — Dell PowerSwitch

서버 랙 단위 리프(Leaf)/ToR부터 데이터센터 스파인까지 대응하는 오픈 네트워킹(ONIE/OS10) 이더넷 스위치로, 서드파티 NOS를 선택할 수 있어 일반 서버 랙 액세스부터 AI 클러스터용 저지연 패브릭까지 폭넓게 사용됩니다.

왜 Dell인가

"-ON"(Open Networking) 모델은 OS10 외 서드파티 NOS 탑재도 가능 — 특정 벤더에 락인되지 않는 오픈 네트워킹
Z9864F-ON은 지연 700ns 미만 51.2Tbps로, 대규모 AI 클러스터의 GPU 간 통신 병목을 최소화

S5248F-ON (Leaf/ToR)

1RU · 48×25GbE + 4×100GbE 최대 4Tbps

서버 랙 액세스 · 리프

S5448F-ON (Leaf/ToR 고성능)

1RU · 48×100GbE + 8×400GbE 최대 16Tbps

고밀도 서버 · AI 노드 연결

Z9664F-ON (Spine)

2RU · 64×400GbE + 2×10GbE 최대 25.6Tbps

DC 스파인 · AI 패브릭

Z9864F-ON (Super-Spine)

2RU · 64×800GbE + 2×10GbE 최대 51.2Tbps · 지연 700ns 미만

대규모 AI 클러스터

항목	S5248F-ON	S5448F-ON	Z9664F-ON	Z9864F-ON
분류	Leaf/ToR	Leaf/ToR (고성능)	Spine	Spine / Super-Spine
폼팩터	1RU	1RU	2RU	2RU
포트	48×25GbE + 4×100GbE	48×100GbE + 8×400GbE	64×400GbE + 2×10GbE	64×800GbE + 2×10GbE
스위칭 용량	4Tbps	16Tbps	25.6Tbps	51.2Tbps
지연시간	—	—	850ns 미만	700ns 미만
OS	OS10 / 서드파티 NOS	OS10 / 서드파티 NOS	OS10 / 서드파티 NOS	OS10 / 서드파티 NOS

※ 내부자료 없어 Dell 공식 웹자료 기반, 단종 모델 제외 · 출처: Dell PowerSwitch Data Center Switches / Z-Series 제품 페이지, dell.com
